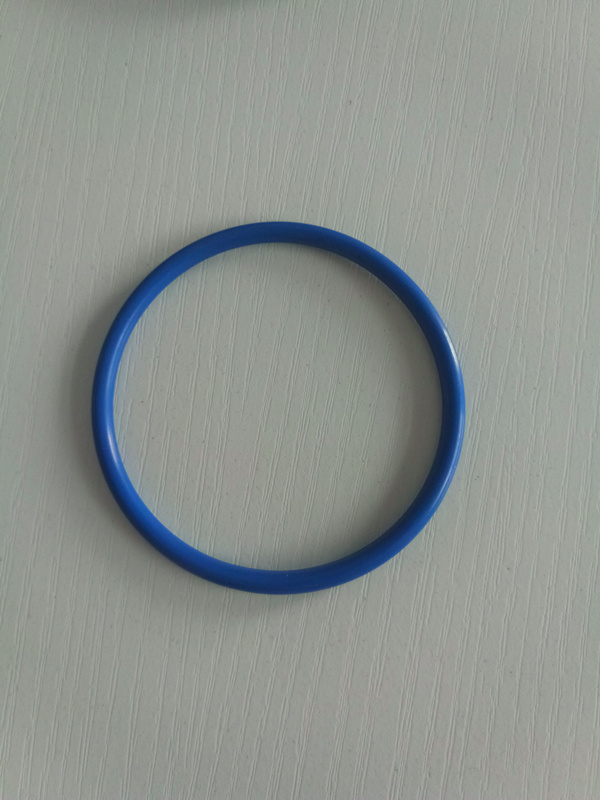

o型圈的概述

O形圈规格及标准

        O形圈规格型号主要有UHSO形圈规格，UHPO形圈规格，UNO形圈规格，DHO形圈规格，活塞杆O形圈规格，耐高温O形圈，耐高压O形圈，耐腐蚀O形圈，耐磨损O形圈。

        O形圈的标准主要有国标GB 1235-76，国标GB3452.1-92；日标P TYPE，G TYPE，S TYPE，SS/V TYPE，F TYPE；美标AS568，英标系列；欧标系列

        O型圈技术要求包括外观要求、尺寸要求和材料物理性能要求。

外观要求符合GB/T3452.2-2007

材料要求符合HG/T2579-2008

尺寸要求符合GB/T3452.1-2005

O形圈应用介绍

        孔用YX型O形圈

        产品用途：用于往复运动液压油缸中活塞的密封。适用范围：TPU：一般液压缸、通用设备液压缸。CPU：工程机械用液压缸及高温、高压用油缸。材质：聚氨酯TPU、CPU、橡胶。

        产品硬度：HS85±2°A 工作温度：TPU：- 40～+80℃，CPU：-40～+120℃ 工作压力：≤32Mpa工作介质：液压油、乳化液。

YX型孔用挡O形圈

         产品用途:本标准适用于油缸工作压力大于16MPa时配合YX型密封圈使用,或油缸偏心受力时,起保护密封圈的作用. 工作温度:-40～+100度。工作介质:液压油、乳化液、水 产品硬度：HS 92±5A 材 质：聚四氟乙烯。

轴用YX型O形圈

          产品用途：用于往复运动液压油缸中活塞杆的密封 适用范围:TPU:一般液压缸、通用设备液压缸。 CPU：工程机械用液压缸及高温、高压用油缸。材质：聚氨酯TPU、CPU、橡胶 产品硬度：HS85±2°A 工作温度：TPU：- 40～+80℃ CPU：-40～+120℃ 工作压力：≤32Mpa，工作介质：液压油、乳化液。

          O形圈密封性能优良，工作寿命高，动态压力密封工作寿命比常规橡胶密封制品高5—10倍，高可达数十倍，在某些条件下可与密封基体同寿命。

          O形圈摩擦阻力小，动、静摩擦力相等，是“0”形橡胶圈摩擦力的1/2—1/4，可消除低速、低压下运动的“爬行”现象。

          O形圈高耐磨，密封面磨损后具有自动弹性补偿功能。

          O形圈良好的自润滑性能．可作无油润滑密封。

          O形圈结构简单，安装方便。

          O形圈工作压力：0-300MPa；工作速度：≤15m/s；工作温度：-55-250度。

          O形圈适用介质：液压油、气、水、泥浆、原油、乳化液、水-乙二醇、酸。



O形圈适用范围

          O型密封圈适用于装在各种机械设备上，在规定的温度、压力、以及不同的液体和气体介质中，于静止或运动状态下起密封作用。在机床、船舶、汽车、冶金机械、化工机械、工程机械、建筑机械、矿山机械、石油机械、塑料机械、农业机械、以及各类仪器仪表上，大量应用着各种类型的密封元件。O型密封圈主要用于静密封和往复运动密封。用于旋转运动密封时，限于低速回转密封装置。O型密封圈一般安装在外圆或内圆上截面为矩形的沟槽内起密封作用。 O型密封圈在耐油、酸碱、磨、化学侵蚀等环境依然起到良好密封、减震作用。因此，O型密封圈是液压与气压传动系统中使用广泛的一种密封件。

O形圈的优势

O型密封圈与其他型式密封圈比较，具有以下优点：

           --适合多种密封形式：静态密封、动态密封

              适合各种用途材料，尺寸和沟槽都已标准化，互换性强

           --适合多种运动方式：旋转运动、轴向往复运动或组合运动（例如旋转往复组合运动）

           --适合多种不同的密封介质：油、水、气、化学介质或其它混合介质

             通过选用合适的橡胶材料和适当的配方设计，实现对油、水、空气、煤气及各种化学介质有效的密封作用。温度使用范围广（－ 60 ℃～+ 220 ℃），固定使用时压力可达 1500Kg/cm2( 与补强环并用 )。

           --设计简单，结构小巧，装拆方便

           O 形圈断面结构很简单，且有自密封作用，密封性能可靠。

           由于 O 形圈本身及安装部位结构都很简单，且已形成标准化，因此安装更换都非常容易。

           --材料品种多

           可以根据不同的流体进行选择：有丁腈橡胶（NBR）、氟橡胶（FKM）、硅橡胶（VMQ）、乙丙橡胶（EPDM）、氯丁橡胶（CR）、丁基橡胶（BU）、聚四氟乙烯（PTFE）、天然橡胶（NR）等

           --成本低廉

           --动摩擦阻力比较小
